ENFRIADORES SECOS Y CONDENSADORES – SISTEMA DE ENFRIAMIENTO MODULAIR

Producto:
Industria:
Aplicación:
ENFRIAMIENTO CON ACEITE LUBRICANTE 30 MW CT
Modelo X (Cantidad)

(3) X MOD-DT-10-D-H-D

Descripción

Una gran compañía de generación de energía eléctrica en el medio oeste de los EE. UU. Se contactó con los sistemas Modulair® para resolver un problema crítico de enfriamiento del aceite lubricante de la turbina de combustión. El cliente experimentaba temperaturas excesivas de aceite lubricante en sus turbinas de 30 MW – Marco GE 6B durante el clima caluroso del verano. Se determinó que el enfriador de fluido API-661 de un solo ventilador existente tenía un tamaño inferior al 50 por ciento, lo que permite que el aceite del cojinete se sobrecaliente y que el sistema se apague. La adición posterior de un sistema de rociado de agua externo instalado sobre el enfriador por líquido existente no agregó el efecto de enfriamiento suficiente para reducir la temperatura del aceite lubricante a los niveles requeridos.

La solución fue reemplazar el refrigerador API 661 de tamaño insuficiente por un sistema de refrigerador Modulair® previamente diseñado y de tamaño adecuado. Los enfriadores Modulair® suministran los 1.0 MW de enfriamiento necesarios a los 616 GPM de etilenglicol al 50 por ciento que ingresan a los refrigeradores a 118F.

Los enfriadores Modulair® cuentan con múltiples ventiladores de transmisión directa para reducir el ruido y el mantenimiento. Los ventiladores se controlan automáticamente con un sistema de control de ciclado de ventiladores autónomo diseñado para encender y apagar los ventiladores según la demanda de carga y las temperaturas del aire ambiente varían. Esta característica reduce el consumo de energía del ventilador inutilizado y permite controlar de cerca las temperaturas del glicol durante todas las condiciones climáticas.

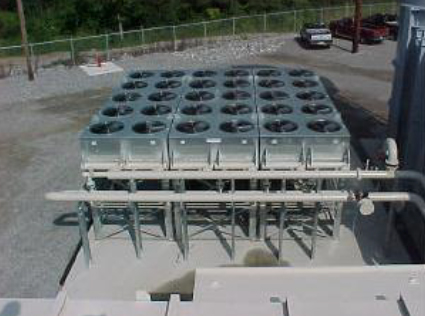

Los enfriadores Modulair® se proporcionaron pre-ensamblados de fábrica con tuberías de colector prefabricadas para conexiones de tubería de punto único a la placa y al enfriador de aceite del bastidor, simplificando la instalación de los tres enfriadores en el lugar de trabajo. Los enfriadores y el colector de tuberías Modulair® Systems (Sistemas) se solicitaron y suministraron para cumplir con el exigente programa de construcción / reemplazo del cliente y se instalaron con éxito.
