Casos de Estudio

Serpentines de Enfriamiento y Calentamiento – Generadores – Serpentin de Evaporador Industrial

Producto:
Industria:
Aplicación:
TURBINA DE GAS CON ENTRADA DE AIRE Y ENFRIAMIENTO CON REFRIGERACIÓN DIRECTA DE AMMONIA
Modelo X (Cantidad)

(24) X RBR-65.25x258-8R-5F-WR

Descripción

Las turbinas de combustión son ampliamente utilizadas como motores primarios en la industria de generación de energía debido a sus características de combustión relativamente limpias, eficiencias de ciclo térmico aceptables y rentabilidad. La potencia de salida de una turbina de combustión se puede aumentar significativamente en un día de alta temperatura ambiente al enfriar el aire para aumentar su densidad. Un método utilizado para enfriar el aire de combustión de entrada es con refrigeración directa y serpentínes de refrigeración. Bajar la temperatura del aire a 45-50F utilizando serpentínes de refrigeración refrigerados en un día caluroso de verano puede aumentar la salida de la turbina hasta en un 15-20%.

Colmac Coil fue contactado por un gran contratista de refrigeración industrial para proporcionar serpentínes de enfriamiento de aire de entrada de turbina para (2) x turbinas de combustión General Electric 7FA. Cada turbina GE 7FA produce aprox. 160 MW de potencia eléctrica. El sistema de enfriamiento utiliza amoníaco recirculado suministrado a un gran banco de serpentínes de evaporación Colmac Coil RBR integradas en cada casa de filtro de turbina. Debido a las responsabilidades asociadas con incluso una pequeña fuga de amoníaco, el cliente especificó serpentínes de evaporación construidas con tubos de acero inoxidable diseñados para cumplir con los requisitos del Código de recipientes a presión de ASME que llevan el sello ASME ‘U’. Los ingenieros de Colmac Coil desarrollaron el diseño utilizando tubos de acero inoxidable y construcción ASME para minimizar cualquier riesgo de fugas, y aletas de aluminio para un peso ligero y un alto rendimiento de transferencia de calor.

Cada turbina requirió (12) serpentínes de enfriamiento con una capacidad de enfriamiento combinada de aprox. 4,000 toneladas en condiciones de diseño. El personal de ventas e ingeniería de Colmac Coil trabajó en estrecha colaboración con el contratista, el OEM de la turbina y el propietario para fabricar las serpentínes de acuerdo con las especificaciones y cumplir con los estrictos requisitos de entrega.

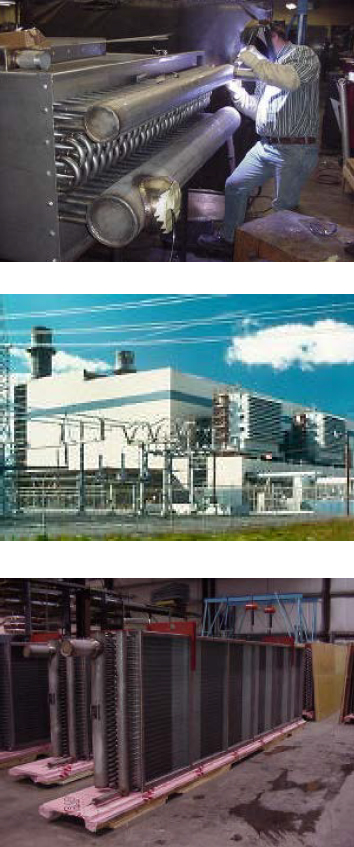

Heatingcooling Powergen Casestudy Image
